概要

本サンプルは最小二乗双３次スプライン曲面フィットを行うFortranによるサンプルプログラムです。本サンプルは以下に示されるデータについて最小二乗双３次スプライン曲面フィットを行い、スプラインの値を求めて出力します。

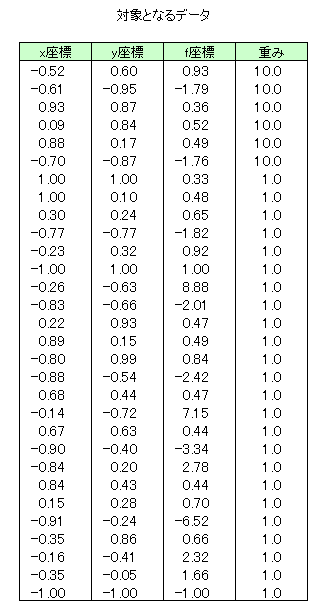

双３次スプラインのデータ　

※本サンプルはnAG Fortranライブラリに含まれるルーチン e02daf() のExampleコードです。本サンプル及びルーチンの詳細情報は e02daf のマニュアルページをご参照ください。
ご相談やお問い合わせはこちらまで

入力データ

このデータをダウンロード

E02DAF Example Program Data
0.000001
  30
   8
  10
   -0.52    0.60    0.93   10.
   -0.61   -0.95   -1.79   10.
    0.93    0.87    0.36   10.
    0.09    0.84    0.52   10.
    0.88    0.17    0.49   10.
   -0.70   -0.87   -1.76   10.
    1.00    1.00    0.33    1.
    1.00    0.10    0.48    1.
    0.30    0.24    0.65    1.
   -0.77   -0.77   -1.82    1.
   -0.23    0.32    0.92    1.
   -1.00    1.00    1.00    1.
   -0.26   -0.63    8.88    1.
   -0.83   -0.66   -2.01    1.
    0.22    0.93    0.47    1.
    0.89    0.15    0.49    1.
   -0.80    0.99    0.84    1.
   -0.88   -0.54   -2.42    1.
    0.68    0.44    0.47    1.
   -0.14   -0.72    7.15    1.
    0.67    0.63    0.44    1.
   -0.90   -0.40   -3.34    1.
   -0.84    0.20    2.78    1.
    0.84    0.43    0.44    1.
    0.15    0.28    0.70    1.
   -0.91   -0.24   -6.52    1.
   -0.35    0.86    0.66    1.
   -0.16   -0.41    2.32    1.
   -0.35   -0.05    1.66    1.
   -1.00   -1.00   -1.00    1.
  -0.5
   0.0

１行目はタイトル行で読み飛ばされます。
２行目に一次方程式の有効ランクを決定するための閾値(eps)を指定しています。
３行目にデータ点の数(m)を指定しています。
４行目に変数xのノット数の合計(px)を指定しています。
５行目に変数yのノット数の合計(py)を指定しています。
６～３５行目にデータ点yの座標、xの座標、fの座標、重み(w)を指定しています。
３６～３７行目に変数yに関する内部ノット(mu)を指定しています。

出力結果

（本ルーチンの詳細はe02daf のマニュアルページを参照）

この出力例をダウンロード

 E02DAF Example Program Results

 Interior Y-knots
     -0.5000
      0.0000

 Interior X-knots
 None

 Sum of squares of residual RHS        1.47E+01

 Rank   22

 X and Y have been interchanged

       X          Y          Data       Fit     Residual
     -0.9500    -0.6100    -1.7900    -1.7931  -0.31E-02
     -0.8700    -0.7000    -1.7600    -1.7521   0.79E-02
     -0.7700    -0.7700    -1.8200    -2.4301  -0.61E+00
     -0.6300    -0.2600     8.8800     7.6346  -0.12E+01
     -0.6600    -0.8300    -2.0100    -1.5815   0.43E+00
     -0.5400    -0.8800    -2.4200    -2.6795  -0.26E+00
     -0.7200    -0.1400     7.1500     7.5708   0.42E+00
     -1.0000    -1.0000    -1.0000    -1.0228  -0.23E-01
     -0.4000    -0.9000    -3.3400    -4.6955  -0.14E+01
     -0.2400    -0.9100    -6.5200    -4.7072   0.18E+01
     -0.4100    -0.1600     2.3200     2.7039   0.38E+00
     -0.0500    -0.3500     1.6600     2.2865   0.63E+00
      0.6000    -0.5200     0.9300     0.9441   0.14E-01
      0.8700     0.9300     0.3600     0.3529  -0.71E-02
      0.8400     0.0900     0.5200     0.5024  -0.18E-01
      0.1700     0.8800     0.4900     0.4705  -0.20E-01
      1.0000     1.0000     0.3300     0.6315   0.30E+00
      0.1000     1.0000     0.4800     1.4910   0.10E+01
      0.2400     0.3000     0.6500     0.9241   0.27E+00
      0.3200    -0.2300     0.9200    -0.3692  -0.13E+01
      1.0000    -1.0000     1.0000     1.0835   0.84E-01
      0.9300     0.2200     0.4700     1.4912   0.10E+01
      0.1500     0.8900     0.4900     0.4414  -0.49E-01
      0.9900    -0.8000     0.8400     0.5495  -0.29E+00
      0.4400     0.6800     0.4700     1.5862   0.11E+01
      0.6300     0.6700     0.4400     0.6288   0.19E+00
      0.2000    -0.8400     2.7800     1.7123  -0.11E+01
      0.4300     0.8400     0.4400     0.6888   0.25E+00
      0.2800     0.1500     0.7000     0.7713   0.71E-01
      0.8600    -0.3500     0.6600     0.9347   0.27E+00

 Sum of squared residuals        1.47E+01

 Spline coefficients
     -1.0228   115.4668  -433.5558   -68.1973
     24.8426  -140.1485   258.5042    15.6756
    -29.4878   132.2933  -173.5103    20.0983
      9.9575   -51.6200    67.6666    -5.8765
     10.0577     4.7543   -15.3533    -0.3260
      1.0835    -2.7932     7.7708     0.6315

３～５行目にyの内部ノットが出力されています。
７～８行目にxの内部ノットがないことが示されています。
１０行目に残差平方和が出力されています。
１２行目にランクが出力されています。
１４行目にxとyが入れ替えられたことが示されています。
１６～４６行目にx、y、f、フィットされた値、残差が出力されています。
４８行目に残差平方和が出力されています。
５０～５６行目にスプライン係数が出力されています。

ソースコード

（本ルーチンの詳細はe02daf のマニュアルページを参照）

※本サンプルソースコードは科学技術・統計計算ライブラリである「nAG Fortranライブラリ」のルーチンを呼び出します。
サンプルのコンパイル及び実行方法

このソースコードをダウンロード

    PROGRAM e02dafe

!      E02DAF Example Program Text

!      Mark 23 Release. nAG Copyright 2011.

!      .. Use Statements ..
       USE nag_library, ONLY : e02daf, e02def, e02zaf, nag_wp
!      .. Implicit None Statement ..
       IMPLICIT NONE
!      .. Parameters ..
       INTEGER, PARAMETER              :: nin = 5, nout = 6
       CHARACTER (1), PARAMETER        :: label(2) = (/ 'X', 'Y'/)
!      .. Local Scalars ..
       REAL (KIND=nag_wp)              :: eps, sigma, sum, temp
       INTEGER                         :: i, iadres, ifail, itemp, j, m,       &
                                          nadres, nc, npoint, nws, px, py, rank
!      .. Local Arrays ..
       REAL (KIND=nag_wp), ALLOCATABLE :: c(:), dl(:), f(:), ff(:), lamda(:),  &
                                          mu(:), w(:), wrk(:), ws(:), x(:), y(:)
       INTEGER, ALLOCATABLE            :: adres(:), iwrk(:), point(:)
!      .. Executable Statements ..
       WRITE (nout,*) 'E02DAF Example Program Results'

!      Skip heading in data file
       READ (nin,*)

!      Read data, interchanging X and Y axes if PX < PY

       READ (nin,*) eps
       READ (nin,*) m
       READ (nin,*) px, py

       IF (px<py) THEN
          itemp = px
          px = py
          py = itemp
          itemp = 1
       ELSE
          itemp = 0
       END IF

       nadres = (px-7)*(py-7)
       npoint = m + (px-7)*(py-7)
       nc = (px-4)*(py-4)
       nws = (2*nc+1)*(3*py-6) - 2
       ALLOCATE (lamda(px),mu(py),x(m),y(m),f(m),ff(m),w(m),dl(nc),c(nc), &
          ws(nws),point(npoint),adres(nadres),wrk(py-4),iwrk(py-4))

       IF (itemp==1) THEN
          READ (nin,*) (y(i),x(i),f(i),w(i),i=1,m)

          IF (py>8) THEN
             READ (nin,*) mu(5:(py-4))
          END IF

          IF (px>8) THEN
             READ (nin,*) lamda(5:(px-4))
          END IF

       ELSE
          READ (nin,*) (x(i),y(i),f(i),w(i),i=1,m)

          IF (px>8) THEN
             READ (nin,*) lamda(5:(px-4))
          END IF

          IF (py>8) THEN
             READ (nin,*) mu(5:(py-4))
          END IF

       END IF

!      Sort points into panel order

       ifail = 0
       CALL e02zaf(px,py,lamda,mu,m,x,y,point,npoint,adres,nadres,ifail)

       WRITE (nout,*)
       WRITE (nout,99995) 'Interior ', label(itemp+1), '-knots'

       IF (px==8) THEN
          WRITE (nout,*) 'None'
       ELSE

          DO j = 5, px - 4
             WRITE (nout,99996) lamda(j)
          END DO

       END IF

       WRITE (nout,*)
       WRITE (nout,99995) 'Interior ', label(2-itemp), '-knots'

       IF (py==8) THEN
          WRITE (nout,*) 'None'
       ELSE

          DO j = 5, py - 4
             WRITE (nout,99996) mu(j)
          END DO

       END IF

!      Fit bicubic spline to data points

       ifail = 0
       CALL e02daf(m,px,py,x,y,f,w,lamda,mu,point,npoint,dl,c,nc,ws,nws,eps, &
          sigma,rank,ifail)

       WRITE (nout,*)
       WRITE (nout,99999) 'Sum of squares of residual RHS', sigma
       WRITE (nout,*)
       WRITE (nout,99998) 'Rank', rank

!      Evaluate spline at the data points

       ifail = 0
       CALL e02def(m,px,py,x,y,lamda,mu,c,ff,wrk,iwrk,ifail)

       sum = 0.0E0_nag_wp

       IF (itemp==1) THEN
          WRITE (nout,*)
          WRITE (nout,*) 'X and Y have been interchanged'
       END IF

!      Output data points, fitted values and residuals

       WRITE (nout,*)
       WRITE (nout,*) &
          '      X          Y          Data       Fit     Residual'

       DO i = 1, nadres
          iadres = i + m

LOOP:     DO
             iadres = point(iadres)

             IF (iadres<=0) THEN
                EXIT LOOP
             END IF

             temp = ff(iadres) - f(iadres)
             WRITE (nout,99997) x(iadres), y(iadres), f(iadres), ff(iadres), &
                temp
             sum = sum + (temp*w(iadres))**2
          END DO LOOP

       END DO

       WRITE (nout,*)
       WRITE (nout,99999) 'Sum of squared residuals', sum
       WRITE (nout,*)
       WRITE (nout,*) 'Spline coefficients'

       DO i = 1, px - 4
          WRITE (nout,99996) (c((i-1)*(py-4)+j),j=1,py-4)
       END DO

99999  FORMAT (1X,A,1P,E16.2)
99998  FORMAT (1X,A,I5)
99997  FORMAT (1X,4F11.4,E11.2)
99996  FORMAT (1X,6F11.4)
99995  FORMAT (1X,A,A1,A)
    END PROGRAM e02dafe
